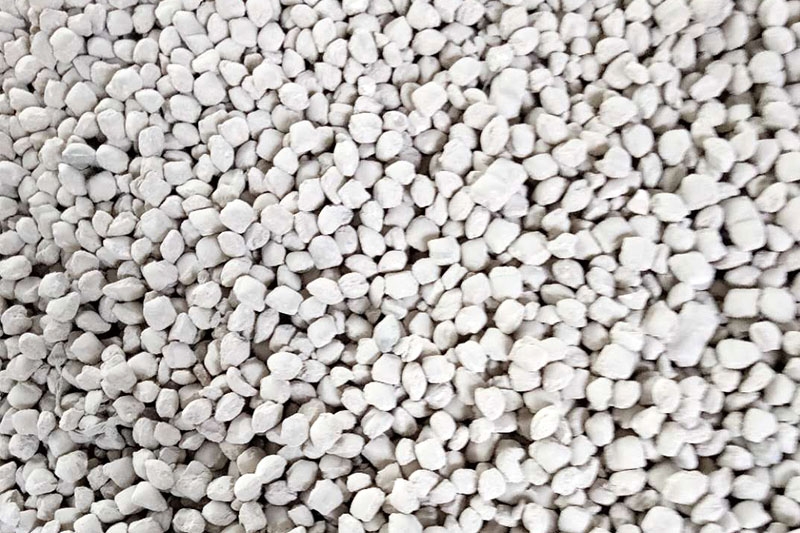

輕燒鎂球是一種由菱鎂礦、水鎂石和由海水或鹵水中提取的氫氧化鎂經(jīng)800~1000℃左右煅燒所獲得活性氧化鎂。輕燒鎂粉為呈淡黃色、淡褐色的粉末，粒度大都在100目以下，方鎂石結(jié)晶很小，密度3.07~3.22g/cm3,晶格常數(shù)大，晶格缺陷多，質(zhì)地松脆，呈多孔結(jié)構(gòu)，反應(yīng)活性很大，易進(jìn)行固相反應(yīng)或燒結(jié)，與水作用生成Mg(OH)2而硬化，有粘結(jié)能力。輕燒粉

　　選擇煅燒方式及控制輕燒溫度是獲得良好活性的重要手段。隨著煅燒溫度的提高，MgO的比表面積顯著下降。當(dāng)溫度大于1000℃時(shí)，MgO重結(jié)晶速度加快，分散度急劇下降，活性變差。在相同的溫度下采用不同的煅燒方式和煅燒設(shè)備也是影響MgO活性的重要因素。如采用沸騰爐、懸浮爐煅燒，使其在瞬間迅速分解，可獲得具有活性的輕燒氧化鎂粉。采用隧道窯、反射窯大塊的方式，煅燒時(shí)間長(zhǎng)，往往會(huì)使表面過(guò)燒而內(nèi)部生燒，都將使輕燒氧化鎂粉的活性降低。采用回轉(zhuǎn)窯煅燒粒狀菱鎂石，情況介于兩者之間，也能使獲得輕燒氧化鎂粉保持較好的活性。

　　輕燒氧化鎂粉是一種具有中等堿度和化學(xué)活性的原料，除作為耐火材料和膠凝材料外，還應(yīng)用于其他工業(yè)領(lǐng)域。另外，轉(zhuǎn)爐濺渣護(hù)爐技術(shù)的發(fā)展，進(jìn)一步擴(kuò)展了輕燒氧化鎂粉的應(yīng)用范圍。目前，濺渣護(hù)爐技術(shù)多將輕燒氧化鎂粉成球后使用，有輕燒氧化鎂粉球、含碳輕燒氧化鎂分球和含碳含鈣輕燒氧化鎂粉球等
